Lähtötilanne
Fingrid Oy tarvitsi tulevien laajennus- ja muutoshankkeiden pohjaksi tarkat ja luotettavat lähtötiedot sähköasema-alueeltaan. Vanhentuneiden aineistojen tilalle haluttiin kattava ja nykyaikainen digitaalinen pohjamateriaali, joka varmistaa suunnitteluvaiheen korkean mittatarkkuuden ja vähentää projektin riskejä.
Toteutus ja huippuluokan laitteisto
Sähköasema-alue
Noin 5 hehtaarin alue
RIEGL VZ-400i
Alue skannattiin mönkijään asennetulla RIEGL VZ-400i -laserkeilaimella. Menetelmä mahdollisti nopean liikkumisen ja aukottoman datankeruun haastavassa sähköasemaympäristössä turvallisuusvaatimukset huomioiden.
Lopputuotteet
- Maalaserkeilauksella tuotettu 3D-pistepilvi, joka kuvaa sähköaseman rakenteet ja maastonmuodot yksityiskohtaisesti
- Henkilökohtaiset käyttäjätunnukset RiPano-palveluun aineiston helppoa hyödyntämistä varten
- Selainpohjainen pääsy aineistoon koko suunnittelutiimille
Kustannustehokkuutta ja sujuvuutta RiPano-palvelulla
Valmis kolmiulotteinen pistepilvi ladattiin Atlastican tarjoamaan pilvipohjaiseen RiPano- sovellukseen, mikä helpottaa suunnittelutiimin arkea ja säästää resursseja:
Suunnittelu suoraan työpöydältä
Koska sähköaseman tiedot ovat tarkasteltavissa etänä, suunnittelijoiden ei tarvitse matkustaa paikan päälle tekemään tarkistuksia. Tämä säästää merkittävästi aikaa.
Kevyt selainkäyttö ilman ohjelmistohankintoja
Raskas 3D-materiaali on koko tiimin käytettävissä tavallisella verkkoselaimella ilman kalliita erillisohjelmia tai suuria tiedostolatauksia.
Monipuoliset etämittaustyökalut
Käyttäjät voivat ottaa aineistosta tarkkoja mittoja, tarkastella kohteita panoraamanäkymissä ja tehdä tarvittavat poikkileikkaukset suoraan omilta työpisteiltään.
Lopputulos
Lähtötilanne
Kemijoki Oy:n Kitisen voimalaitosten piha- ja tiealueiden lähtötiedot eivät olleet ajan tasalla suunnittelua varten. Kohteista tarvittiin tarkat ja laadukkaat lähtötiedot piha- ja tieohjelman sekä kunnossapidon pohjaksi.
Toteutus ja laitteisto
Kaikki Kitisen voimalaitosalueet
Yli 10 hehtaaria skannattua pinta-alaa
Alueiden maastot taltioitiin drone-kuvauksena yhteensä noin 60 hehtaarin laajuudelta

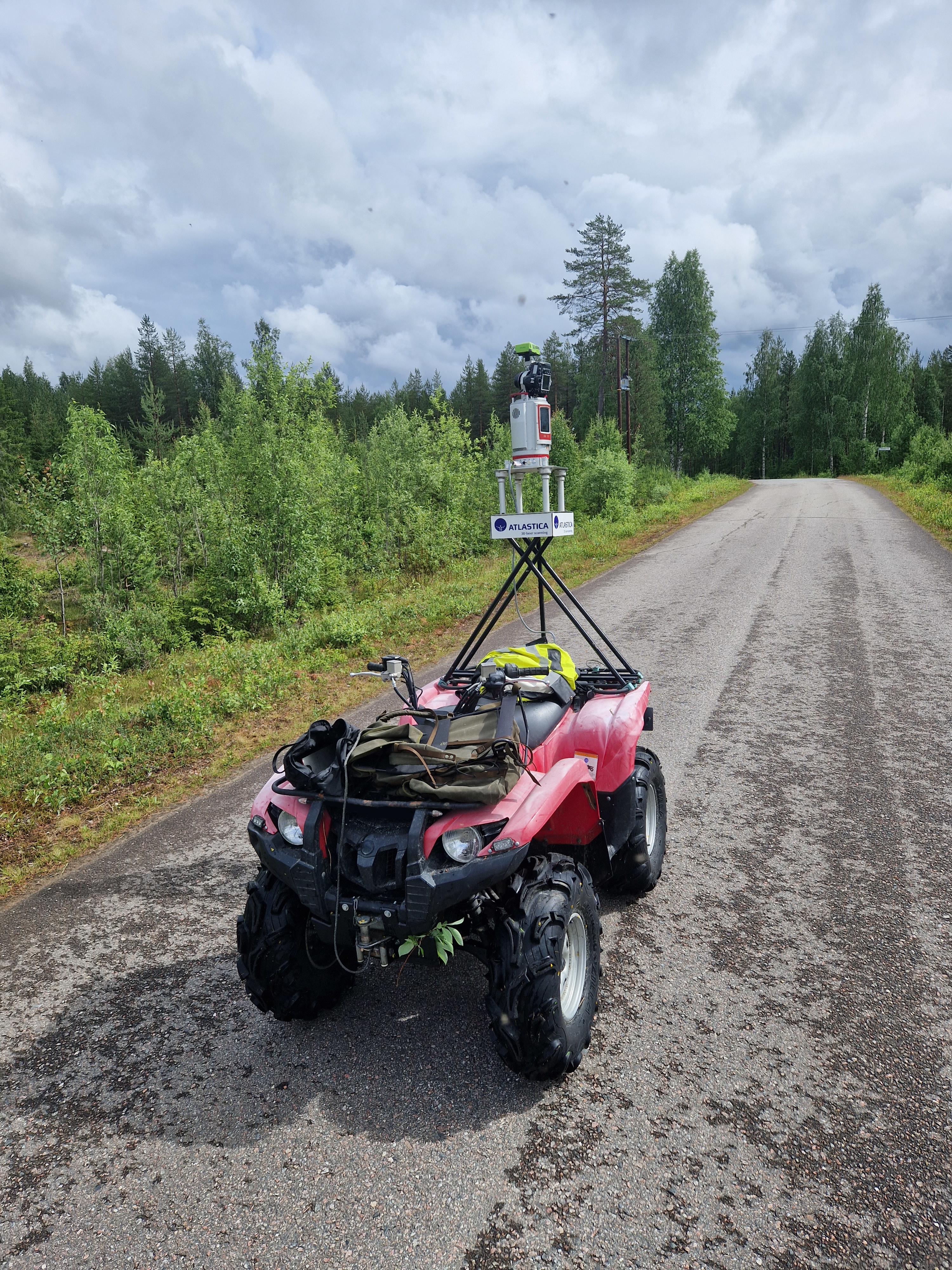

Alueet skannattiin mönkijään kiinnitetyllä RIEGL VZ-400i -laserkeilaimella. Lisäksi kohteista tuotettiin laaja drone-kuvausaineisto suunnittelun tueksi.
Kattavat lopputuotteet suunnittelun pohjaksi
Kemijoki Oy sai käyttöönsä poikkeuksellisen kattavan ja tarkan digitaalisen aineistopaketin, joka sisälsi:
- Maalaserkeilaukseen perustuvan yksityiskohtaisen pistepilven piha- ja tiealueista.
- Drone-kuvauksen pohjalta luodut laadukkaat ilmakuvat.
- Drone-datasta prosessoidun pistepilven valituilta osa-alueilta.
Kustannustehokkuutta ja säästöä RiPano-palvelulla
Valmis 3D-aineisto ladattiin Atlastican helppokäyttöiseen RiPano-palveluun, mikä toi hankkeelle merkittävää taloudellista ja ajallista hyötyä:
Ei turhia maastokäyntejä
Koska hankkeen suunnittelijat työskentelivät eri paikkakunnilla, RiPano- palvelu vähensi pitkiä ajomatkoja ja maastokäyntejä voimalaitokselle. Kaikki yksityiskohdat, mitat ja visuaaliset tiedot olivat tarkistettavissa suoraan työpöydältä.
Kaikki tieto selaimessa ilman lisenssejä
Koko suunnittelutiimi pääsi käsiksi samaan raskaaseen pistepilvi- ja kuvamateriaaliin tavallisella verkkoselaimella – ilman kalliita ohjelmistoja tai suuria tiedostolatauksia.
Mittaustyökalut etäkäytössä
Suunnittelijat pystyivät tekemaan tarkistuksia, etäisyysmittauksia ja poikkileikkauksia lennosta suoraan aineistosta omilta työpisteiltään.
Lopputulos
Lähtötilanne
Oulun Tuirassa sijaitseva entinen Merijalin makeistehtaan konttorirakennus on 1800- ja 1900-lukujen vaihteessa valmistunut, sr-20-merkinnällä suojeltu arvorakennus. Ennen saneerausta kohde oli kärsinyt tuhopolttoyrityksestä, mikä vaati rakenteilta poikkeuksellisen tarkkaa dokumentointia.
Haaste

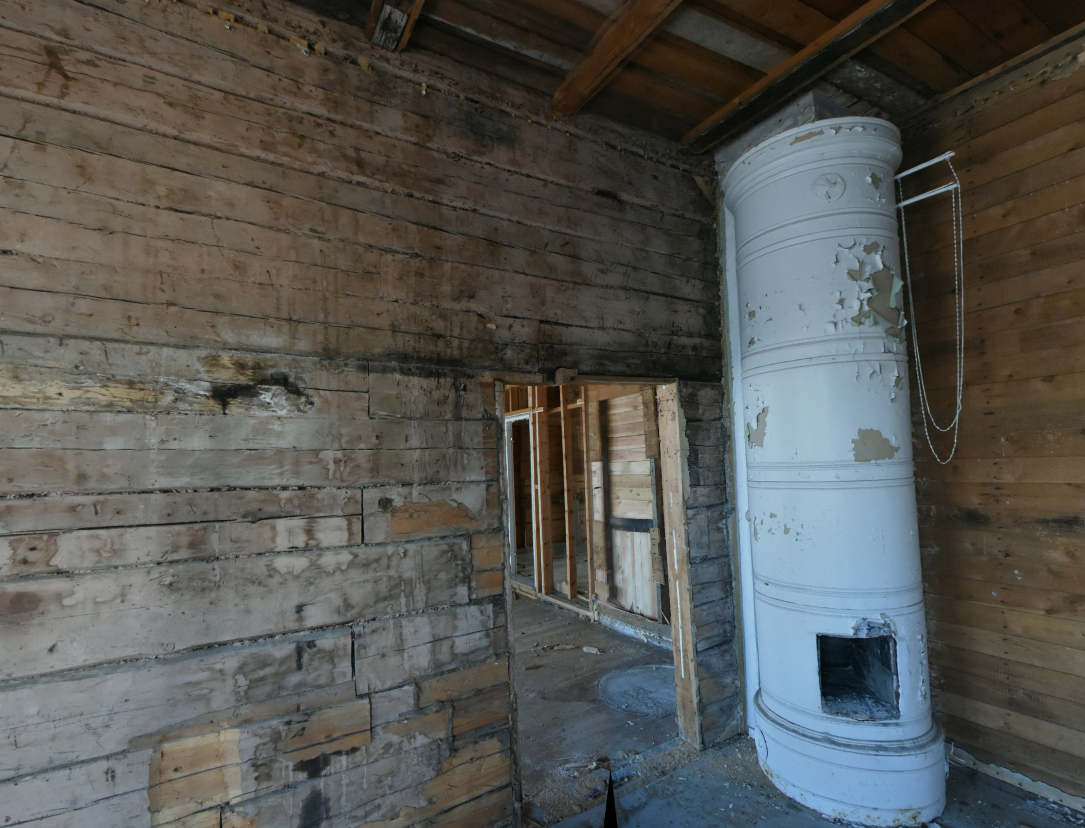

Paljaat hirsiseinät ja historiallinen kaakeliuuni ovat lähes mahdottomia mitata luotettavasti käsin. Suunnittelussa oli välttämätöntä selvittää jokaisen hirren tarkka leveys mahdollista korjaus- tai vaihtotyötä varten.
Ratkaisu

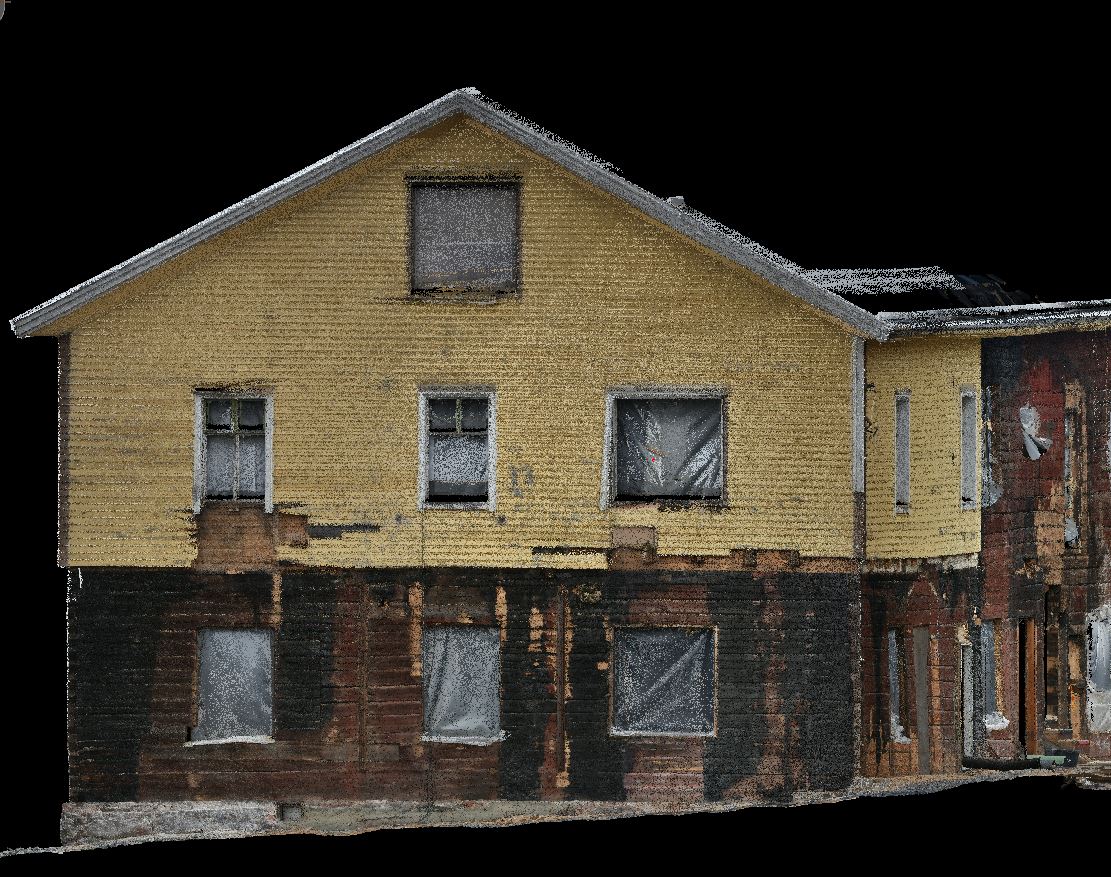

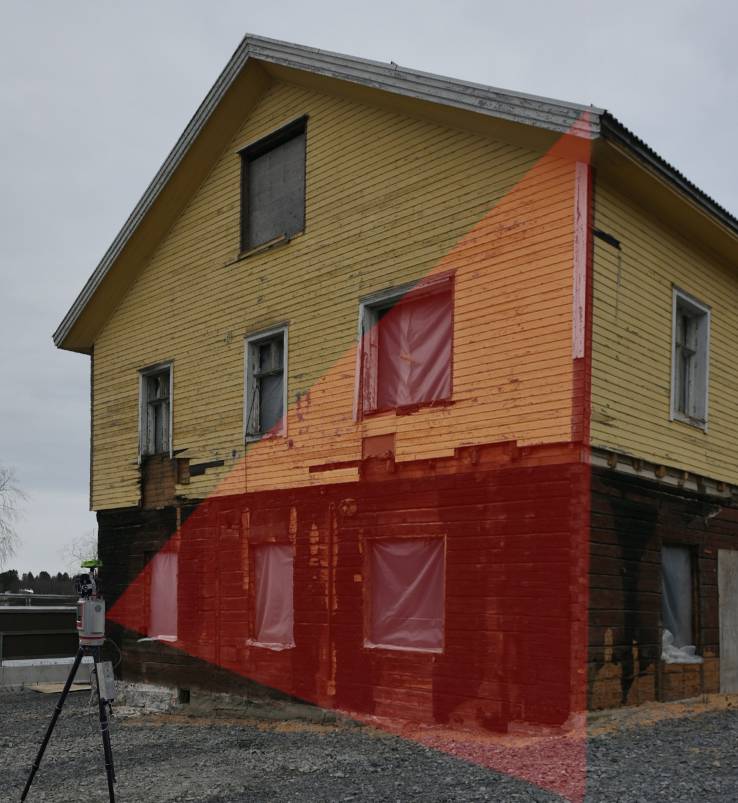

Atlastica suoritti kohteessa 3D-laserkeilauksen, joka taltioi huoneen, hirsien linjat sekä historiallisen kaakeliuunin muodot täydelliseksi digitaaliseksi pistepilveksi rakenteita rikkomatta.
Hyöty
Tarkat julkisivupiirustukset

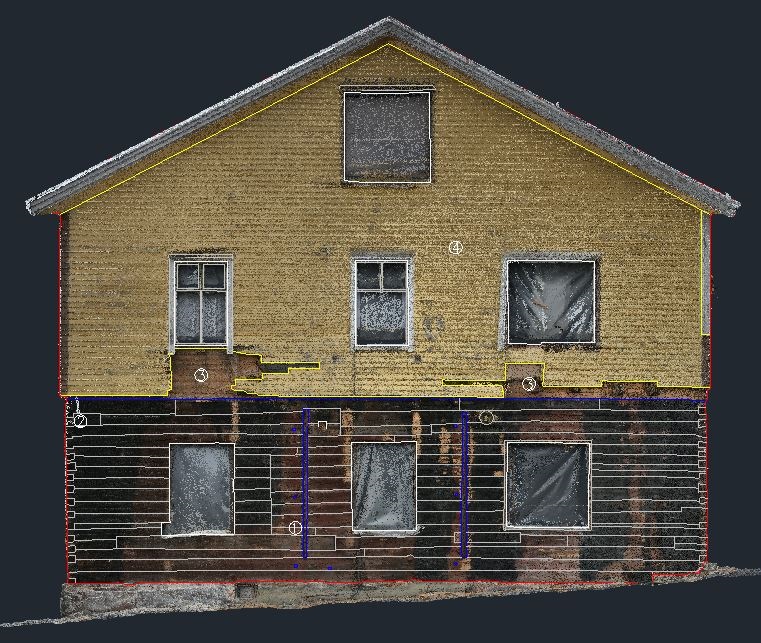

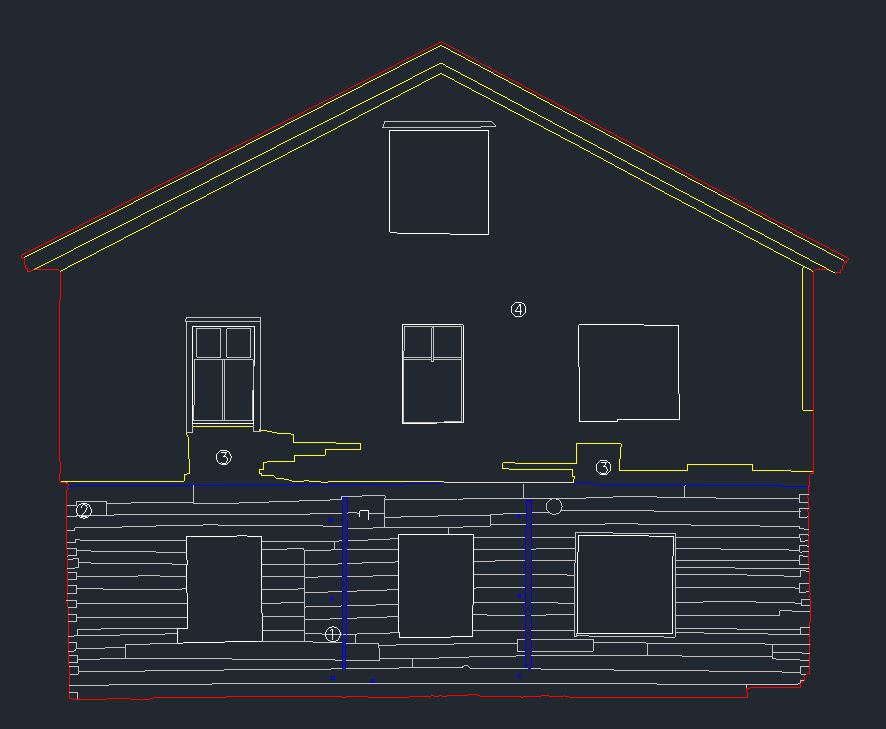

Datan pohjalta luotiin piirustukset, joista hirsien leveydet näkyvät yksitellen.
Historiallisten yksityiskohtien suojaus
Arvokkaat rakenteet ja kaakeliuunin muodot saatiin dokumentoitua ilman rakenteiden rikkomista.
Vähemmän arvuuttelua
Millintarkka data varmisti suunnittelun onnistumisen ja tuki suojelumääräysten täyttymistä.
Lähtötilanne
Rovaniemen kävelykadulla, osoitteessa Koskikatu 20 sijaitsevan kiinteistön seinää koristi pitkään arkkitehti Alvar Aallon suunnittelema ja kuvanveistäjä Heikki Häiväojan toteuttama massiivinen pronssireliefi Aurora Borealis.
Teos kuvaa revontulia sekä sen alaosassa kuohuista hyppäävää lohta.
Haaste
Tämä arvokas kulttuuriperintökohde jouduttiin ottamaan seinästä alas vuonna 2010 turvallisuussyistä, sillä sen raskaat kiinnitykset olivat löystyneet ja aiheuttivat putoamisvaaran. Teos oli poissa katukuvasta peräti 15 vuotta.
Kun satoja kiloja painavan arvoteoksen paluuta alettiin suunnitella, huomattiin, että järeiden ja näkymättömien takakiinnikkeiden suunnittelu vaati täysin virheettömät ja millimetriluokan lähtötiedot itse pronssiteoksen taustapuolen geometriasta ja muodoista. Uusien ja kestävien kiinnikkeiden suunnittelu ei ollut mahdollista ilman luotettavaa digitaalista aineistoa.
Ratkaisu

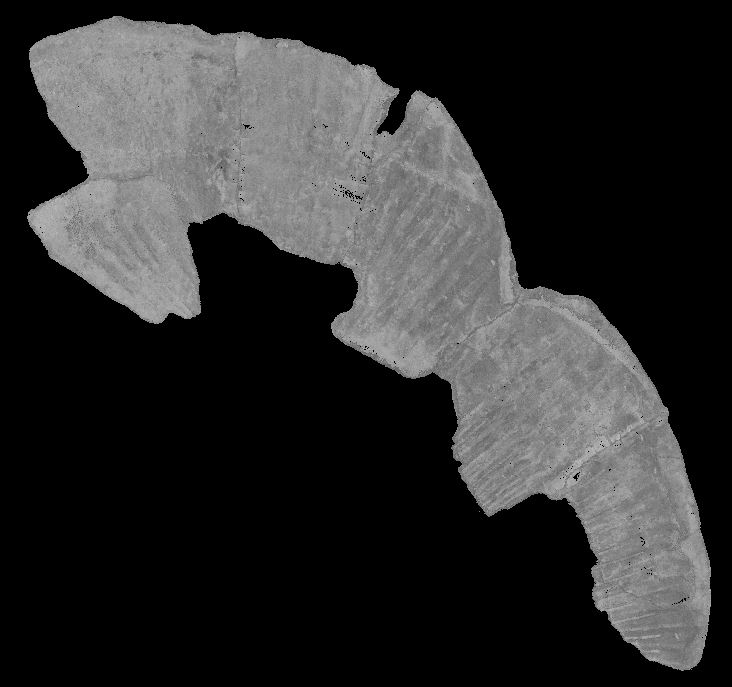

Atlastica suoritti kohteessa tarkan 3D-laserkeilauksen. Maahan laskettu massiivinen pronssireliefi skannattiin kauttaaltaan, ja sen monimuotoiset pinnat taltioitiin millimetriluokan digitaaliseksi pistepilveksi.
Hyöty
Mittatarkka 3D-lähtötieto
Luotu pistepilvi tarjosi suunnittelijoille ja restauroijille mittatarkan digitaalisen kopion taideteoksen muodosta ja taustapuolen geometriasta.
Turvallinen kiinnityssuunnittelu
Uudet, vankat kiinnitysmekanismit voitiin suunnitella ja mitoittaa teoksen todellisten mittojen perusteella.
Kulttuuriperinnön säilyttäminen
Atlastican tarkan mittausdatan ansiosta arvokas ja historiallinen taideteos saatiin palautettua takaisin julkiseen tilaan turvallisesti.
